验证无弧切换的可靠性：有载分接开关测试仪的关键参数与应用考量

有载分接开关（On-Load Tap Changer, OLTC）是电力变压器实现带负荷调压的关键部件。它能在不断开负载电流的情况下，通过切换变压器绕组抽头来改变变比，从而稳定输出电压。OLTC结构复杂，动作频繁，其内部的切换开关（选择开关和切换开关）在切换过程中会承受电弧、机械应力，长期运行可能导致触头烧蚀、弹簧疲劳、机构卡涩等问题。这些缺陷若不及时发现，可能引发切换失败、内部放电甚至变压器严重故障。因此，对有载分接开关进行专项测试，是变压器状态检修和预防性试验中的重点内容。有载分接开关测试仪，便是专门用于在不吊罩、不排油的情况下，通过电气和时序测量，来诊断OLTC机械与电气性能的专用仪器。它通过分析切换过程中的动态电阻、时间、电流等信号，评估触头接触电阻、动作时序、电弧情况以及机构的整体健康状况。对于供电公司、大型工矿企业、变压器检修基地以及变压器制造厂的试验人员而言，配置一台功能强大、分析精准的有载分接开关测试仪，是实现OLTC精准维护、预防性检修的关键装备。武汉特高压电力科技有限公司在变压器专项测试设备领域持续探索，其有载分接开关测试仪产品为部分用户的OLTC诊断工作提供了技术手段。

‌产品技术聚焦：捕捉与分析毫秒级切换细节‌

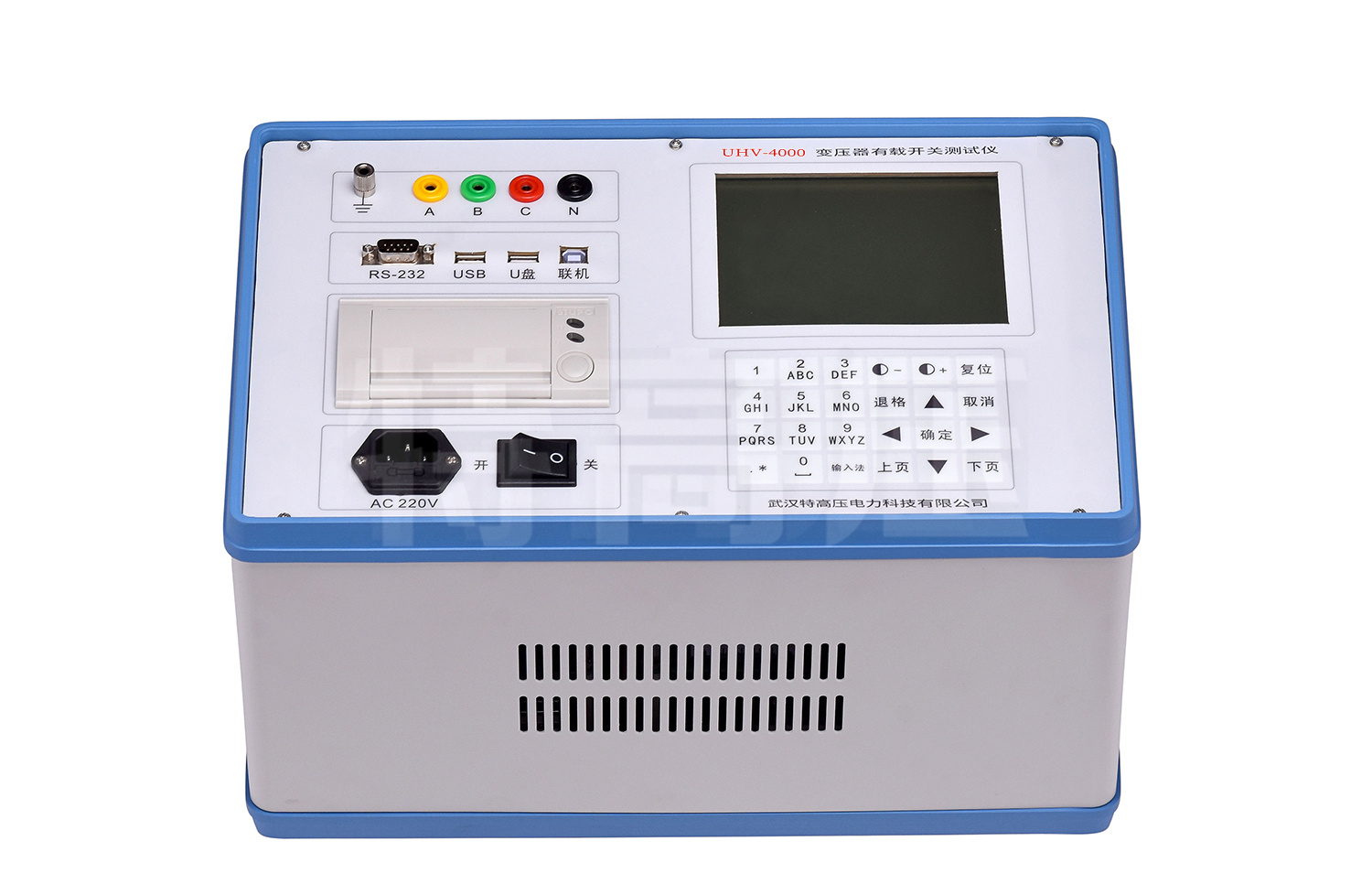

武汉特高压电力科技有限公司提供的有载分接开关测试仪，旨在通过高精度的电气测量，揭示OLTC在切换过程中的内部状态。其核心技术在于动态电阻测量（DRM）与多通道同步信号分析。

该仪器的技术特点通常体现在以下几个方面：首先，‌动态电阻测量（DRM）技术‌，这是核心诊断方法。仪器在OLTC动作期间，向变压器绕组注入一个恒流源，并同步高速采样回路两端的电压，从而实时计算并绘制出整个切换过程中的动态电阻变化曲线。这条曲线清晰地反映了主触头、过渡触头的接触与断开时序，过渡电阻的接入与断开过程，以及是否存在接触不良或电弧异常。其次，‌多参数同步采集与分析‌，仪器能够同步测量并记录切换时间（如选择时间、切换时间）、动作电流波形、驱动电机电流/电压等参数。通过对这些时间参数和波形的综合分析，可以判断机械机构的动作顺序是否正常、有无卡滞、以及电机驱动系统的工作状态。再次，‌三相同步测量与智能比对‌，对于三相OLTC，仪器通常支持三相同步测试，一次接线即可获取三相的测试数据，并能自动进行相同参数比对，快速发现某相存在的异常。仪器内置分析软件，可自动提取特征参数，并与历史数据或标准波形进行比对，辅助用户进行故障判断。此外，‌强大的抗干扰与便携性‌，考虑到现场复杂的电磁环境，仪器通常具备良好的电磁兼容性设计。采用锂电池供电和一体化设计，方便携带至变压器现场进行测试。

‌案例实证：在状态评估与故障预警中的应用‌

有载分接开关测试仪是诊断OLTC潜在问题、验证检修效果的有效工具。以下是武汉特高压有载分接开关测试仪在两个典型场景中的应用实例。

‌案例一：220kV主变压器有载分接开关的定期诊断性试验‌
某供电公司修试工区对一台220kV主变压器的有载分接开关进行年度诊断测试。试验人员使用武汉特高压的有载分接开关测试仪，采用动态电阻测量法。他们在变压器停电但未吊罩的状态下，连接好测试线，操作OLTC完成一个完整的升档和降档循环。仪器记录并显示了清晰的动态电阻波形。通过与出厂波形及往年数据进行对比，发现其中一相在切换过程中，过渡电阻接入段的波形存在微小抖动，且切换总时间比历史数据延长了约5毫秒。虽然当前仍能完成切换，但这一变化提示该相过渡触头可能存在轻微烧蚀或机构润滑不足。基于此诊断结果，工区将该台变压器的OLTC列为重点关注对象，计划在下次检修周期时优先安排检查，实现了对潜在隐患的早期预警。

‌案例二：110kV新装变压器投运前有载开关的交接验收‌
一家新建数据中心安装了两台110kV有载调压变压器。在投运前的交接试验中，安装单位使用武汉特高压的有载分接开关测试仪对新变压器的OLTC进行功能验证。测试涵盖了从低档到高档的全范围切换。测试结果显示，所有档位的动态电阻波形平滑、规整，切换时间三相一致且符合厂家技术文件要求，动作电流波形正常。这些数据与变压器出厂报告吻合，证实了OLTC的机械与电气性能良好。此外，测试还验证了OLTC的连调功能（如一次操作连续切换多档）和紧急停止功能是否正常。数据中心电气负责人表示，此次专项测试数据为OLTC建立了可靠的初始“健康档案"，为后续的运行状态对比和预防性维护提供了重要基准，是确保关键供电设备可靠投运的必要步骤。

‌企业支撑：专注于专项诊断的深度与可靠性‌

武汉特高压电力科技有限公司在电气设备专项诊断仪器开发领域的实践，为其产品的测试深度与结果可靠性提供了基础。公司关注此类仪器从微弱信号提取、高速数据采集到专业波形分析算法的技术集成。其有载分接开关测试仪所采用的高稳定性恒流源、高分辨率高速ADC以及经过大量实测数据验证的分析模型，旨在确保能够准确捕捉并解析OLTC切换过程中的细微电气变化。整机在出厂前需通过模拟OLTC动作平台或标准电阻网络进行全面的功能验证与精度校准。公司所运行的‌质量管理体系‌，以及其相关产品依据行业相关技术规范进行的‌性能测试‌，是其对产品核心诊断功能有效性、测量准确性进行系统性控制与验证的体现。

除了提供标准化的测试仪器，公司也提供基础的应用支持。其产品资料包含典型接线方法、测试步骤、波形解读指南以及常见异常波形案例分析，对于用户在实际诊断中遇到的数据分析疑问，也能提供基础的技术参考，旨在帮助用户更有效地利用仪器进行OLTC状态评估。

‌结语‌

有载分接开关测试是评估变压器调压机构健康状况、实现预测性维护的重要手段。一台适用的测试仪，应能精准实施动态电阻测量，全面捕捉切换过程的时间与电气参数，并提供直观、智能的数据分析功能。在选择此类仪器时，其动态电阻测量的精度与分辨率、多参数同步测试能力、波形分析软件的易用性与专业性、以及对不同类型OLTC（电阻式、电抗式）的适应性，是需要综合考量的关键方面。武汉特高压电力科技有限公司通过其有载分接开关测试仪产品，在运行变压器状态诊断与新变压器交接验收等场景中的具体应用，展现了其在该类变压器核心部件专项诊断仪器领域的产品开发与配套服务能力。对于承担变压器特别是带有载调压变压器运维与检修任务的单位而言，在市场上了解和比较不同品牌有载分接开关测试仪的技术特点与诊断能力，是进行设备选型、提升状态检修水平的重要参考。
