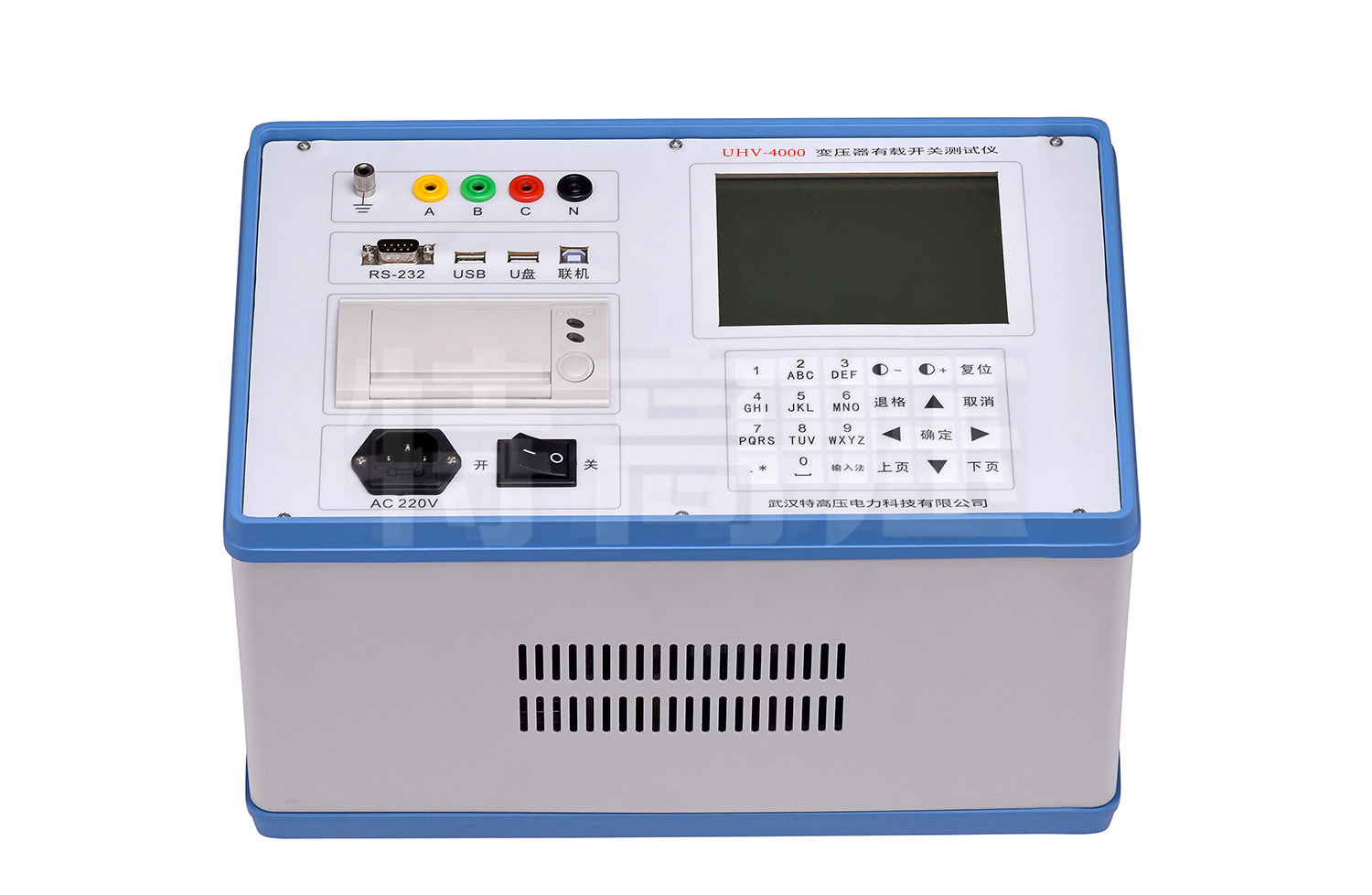

“有载分接开关测试仪选哪家？"——这个问题的答案，决定了能否对有载分接开关这一“黑箱"内部的健康状况进行有效洞察。一台专业的测试仪，其核心价值在于采用动态电阻测量（DRM, Dynamic Resistance Measurement）等优良技术，在开关动作的毫秒级时间内，连续监测回路电阻的微小变化，并将其与切换时序、电流波形同步关联，从而完整还原触头接触、分离、电弧转移及机械传动的全过程，实现从外部观察向内部透视的跨越。
对切换过程的深度刻画，始于对关键电气量的高精度同步捕捉。
1. 动态电阻测量（DRM）原理：
仪器在OLTC动作期间，向变压器绕组注入一个恒定的直流或低频交流测试电流。通过高精度采样，同步测量该回路上的电压降。根据欧姆定律，实时计算并绘制出回路电阻随时间变化的曲线——即动态电阻曲线。这条曲线是洞察触头工作状态的“黄金指标"：稳定的低电阻段代表主触头良好接触；电阻的阶跃式变化对应着触头的切换；异常的电阻尖峰或波动可能预示着触头烧蚀、接触不良或电弧异常。
2. 多通道时序与电流波形记录：
仪器同时记录来自开关本体或控制箱的多个关键信号（如电机启动、位置信号、极限位信号等），精确测量切换过程中各阶段的时序（如启动时间、切换时间、总动作时间）。同步记录驱动电机电流或负载电流波形，其变化能反映机械传动是否顺畅、有无卡涩。
3. 三相同步测试能力：
对于三相OLTC，高级测试仪支持三相同步测量。它能同时记录三相的动态电阻曲线和时序，精确分析三相动作的同期性。同期性差是机械传动不同步或单相故障的典型表现。
采集到的高分辨率数据，需要通过专业的分析转化为诊断结论。
1. 标准切换波形库与智能比对：
仪器软件内置多种型号OLTC（如M型、V型、复合式等）的标准或典型正常切换波形（包括动态电阻曲线和时序图）。用户可将现场测试波形与标准波形进行直观比对，快速发现波形形状、时序、电阻台阶等方面的差异，这是快速筛查异常的有效方法。
2. 关键参数自动提取与评估：
软件能自动从动态电阻曲线和时序图中提取数十个关键参数，例如：
过渡电阻值：反映过渡触头及电阻丝的状况，阻值增大可能意味着烧蚀或连接松动。
桥接时间：动触头同时连接两个定触头的时间，过长或过短都可能影响切换性能。
触头动作时间：每个触头闭合、断开的具体时刻。
动作总时间：从启动到完成的总耗时。
仪器可根据预设限值或历史数据，自动对这些参数进行趋势分析和异常提示。
3. 触头烧蚀与磨损评估：
通过分析动态电阻曲线中代表主通流触头接触段的电阻值稳定性，以及切换瞬间的波形光滑度，可以间接评估触头的烧蚀程度。多次测试数据的趋势性变化（如过渡电阻缓慢增大），是预测性维护的重要依据。
为适应不同的测试条件和需求，仪器提供多种测试模式。
1. 离线测试（停电测试）：
在变压器停电状态下进行。这是全面、干扰最小的测试方式，可以施加较大的测试电流，获得更清晰的动态电阻曲线，常用于定期检修、故障排查及大修后的验收。
2. 在线测试（带电测试）：
在变压器带电运行状态下，利用OLTC调压操作的瞬间进行测试。通常需要接入穿心电流传感器来获取工作电流作为同步触发信号。在线测试能反映开关在真实负载电流下的工作状态，是实现状态监测的重要手段，但对仪器抗干扰能力和同步触发技术的要求更高。
3. 手动/自动触发测试：
支持通过仪器按键手动启动测试，也支持通过外部开关的辅助触点信号自动触发，捕捉随机或计划内的切换操作。
强大的诊断能力需要结合高效的数据管理，才能形成完整的解决方案。
1. 海量数据存储与设备档案管理：
仪器可存储成千上万条测试波形与数据，并与具体的变压器、OLTC型号、测试日期建立关联，形成完整的设备电子测试档案。
2. 历史数据对比与趋势分析：
这是状态检修的核心。软件支持将同一台OLTC历次测试的波形叠加显示，或将关键参数（如过渡电阻、动作时间）绘制成趋势曲线。通过观察趋势变化，可以在故障发生前识别出性能劣化的早期征兆，如过渡电阻的缓慢爬升。
3. 专业报告生成：
测试完成后，可一键生成包含波形图、关键参数表、分析结论与建议的详细测试报告，报告格式规范，便于技术审核与存档。
有载分接开关测试是变压器状态评估与检修中越来越受重视的专项测试。
1. 新开关出厂与安装验收： 建立初始健康档案和基准波形。
2. 周期性预防性试验： 定期（如每1-3年或操作一定次数后）测试，监测性能变化。
3. 故障后诊断与分析： 当OLTC发生拒动、连调、或变压器气体继电器动作后，进行测试是查找故障原因的关键步骤。
4. 大修前后性能评估： 评估大修的必要性及验证大修效果。
5. 状态检修体系支持： 作为变压器状态监测的重要一环，为从定期检修向状态检修过渡提供关键数据支撑。
面对复杂的OLTC类型和现场情况，专业的应用支持是发挥仪器最大价值的关键。
测试方案制定： 武汉特高压的技术团队可根据用户变压器的型号、OLTC的制造厂与类型，提供具体的测试接线方案、参数设置建议及安全注意事项。
复杂波形解读支持： 当测试中出现难以判读的异常波形时，可提供专业的技术分析服务，帮助区分是仪器使用问题、接线问题、还是OLTC内部确实存在缺陷，并给出下一步处理建议。
状态评估培训： 不仅培训仪器操作，更结合典型案例，培训如何通过动态电阻曲线和时序图评估触头状态、机械传动性能，提升用户的综合诊断能力。
因此，“有载分接开关测试仪选哪家"的答案，就隐藏在每一次对毫秒级切换过程的精密解码中：当一台新投运变压器的OLTC，其清晰标准的动态电阻波形被收录为“健康指纹"时；当一台运行多年的开关，其过渡电阻值的微小增长趋势被提前发现，从而安排计划性检修时；当一次不明原因的调压故障，通过波形比对被快速定位到某一相触头动作时序异常时——这台专业的诊断仪器对于保障变压器核心调压功能可靠、实现主动预警维护的核心价值便得到了最充分的证明。
武汉特高压电力科技有限公司，通过提供以动态电阻测量、多维度时序分析、智能波形诊断为核心理念的有载分接开关测试仪，为正在探寻“选哪家"的专业用户，提供了一个能够深入洞察OLTC内部动态过程、实现精准状态评估与故障预警的优良工具。这便是在追求电网设备高可靠性与运维精益化的今天，对关键复杂部件进行深度健康管理的必然选择。
