绝缘油介质损耗测试仪的核心任务，是在严格控制的温度条件下，精确测量绝缘油试样在工频交流电场下的介质损耗因数（tanδ）和相对介电常数（εr），其技术挑战在于如何实现微小损耗角（δ）的高分辨率测量与环境干扰的有效抑制。
一、 介质损耗因数（tanδ）的物理意义、诊断价值与标准要求
物理意义：
在交流电场下，理想的绝缘介质（电容）电流超前电压90度。实际绝缘介质中，由于存在导电载流子和极性分子的松弛极化，会产生与电压同相位的能量损耗电流分量，导致总电流与电压的夹角略小于90度，其差值即为损耗角δ。tanδ（δ的正切值） 即等于损耗电流与电容电流的比值，直观反映了单位体积绝缘介质在单位时间内将电能转化为热能的多少。
诊断价值（为何灵敏）：
对极性杂质高度敏感：油中微量的水分、有机酸、醛酮类老化产物、溶解的纤维素分解物等均为极性物质，它们在电场作用下会加剧取向极化，导致tanδ显著增大。因此，tanδ是判断油品污染程度和氧化老化深度的指标。
早期预警能力强：在绝缘油发生严重劣化、击穿电压大幅下降之前，tanδ通常已呈现明显的上升趋势，可用于早期预警。
评估绝缘系统整体状况：对于变压器，油纸复合绝缘系统的整体tanδ是重要的诊断参数。油的tanδ是其中的基础组成部分，纯净、良好的油是保证整体绝缘性能的前提。
标准要求：
国内外标准（如GB/T 5654、IEC 60247、DL/T 596）均规定了绝缘油介质损耗因数的测试方法，并给出了运行中变压器油的注意值（如90℃时，tanδ不大于0.04~0.07，具体取决于电压等级和设备类型）。新油的tanδ要求通常更低（如90℃时≤0.005）。
二、 核心测量原理：西林电桥及其数字化实现
传统的精密测量基于西林电桥（Schering Bridge） 原理，现代仪器则通过全自动数字平衡技术实现。
西林电桥基本原理：
电桥由四个臂组成：被测油杯（视为一个电容Cx与电阻Rx的并联）、无损标准电容器Cn、可调电阻R3和可调电容C4。
通过调节R3和C4，使电桥达到平衡（检流计指示为零）。此时，根据平衡公式可计算出油样的tanδ = ω * R3 * C4（ω为角频率），以及Cx = Cn * (R4/R3)（可计算介电常数）。该方法原理经典，精度高。
现代全自动数字化测量：
数字式自动平衡电桥：仪器内部采用高精度数字信号源施加测试电压，通过高速ADC同步采集参考通道（经标准电容器）和测量通道（经油杯）的电压信号。
矢量运算与参数计算：利用数字相敏检测技术，直接计算两个信号之间的幅值比和相位差，从而直接得到油样的等效并联电容和电导，进而计算出tanδ和εr。全过程由微处理器控制，自动完成平衡（迭代计算）、测量和结果显示，避免了手动调节的繁琐和人为误差。
三、 实现高精度测量的关键技术设计

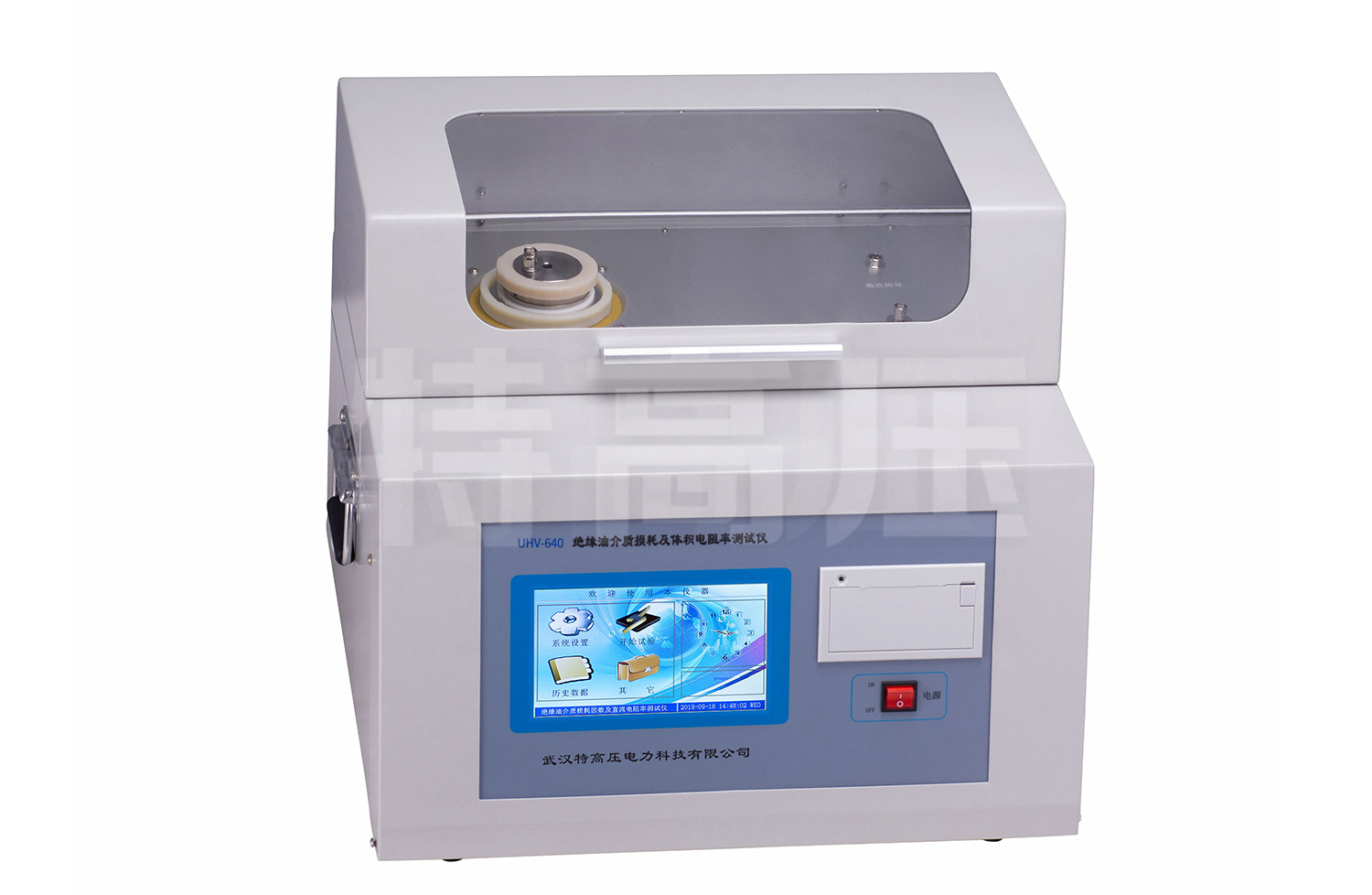

武汉特高压电力科技有限公司的绝缘油介质损耗测试仪，围绕测量准确性和重复性进行了系统性设计：
精密测温与恒温油杯系统：
温度敏感性：tanδ值受温度影响显著，必须在标准规定温度（通常是90℃）下测量，结果才具有可比性。因此，高精度、高稳定性的温度控制是仪器的核心。
油杯设计：采用三电极式（高压电极、测量电极、保护电极）或两电极式油杯。电极经精密加工，表面抛光，确保电场均匀，边缘效应小。油杯内置高精度Pt100铂电阻测温。
恒温控制：采用智能PID温控算法，配合高性能加热器，使油杯内油样温度快速达到设定点（如90℃），并在整个测量期间保持温度波动极小（如±0.1℃或更优）。
高稳定性测试电源与测量前端：
提供失真度低、频率稳定（50Hz/60Hz）的正弦波测试电压（通常为2000V或根据需要可调）。
测量前端采用高输入阻抗、低噪声的放大器，确保微弱信号的准确拾取。
强大的抗干扰与屏蔽措施：
tanδ测量的是微小相位差，极易受到空间电磁干扰和工频干扰。仪器采用全金属屏蔽机箱、同轴电缆连接以及数字滤波算法，有效抑制外部干扰，保证在普通实验室环境下也能获得稳定读数。
智能化操作与数据管理：
一键全自动测试：放入油样、设置参数后，仪器自动完成加热、恒温、测量、计算、显示结果全过程。
触摸屏人机界面：直观显示实时温度、tanδ、εr、测试电压、频率等参数，以及温度-时间曲线。
数据存储与输出：存储大量测试记录，可查询、打印标准格式报告，或通过USB导出数据。
四、 核心应用场景与价值体现
绝缘油介质损耗测试是油务监督和故障诊断中的重要环节：
新油入库验收：检验新购绝缘油的tanδ是否符合标准要求。
运行设备的定期预防性试验：按规程周期（如1-3年）对变压器、套管、互感器等设备中的油进行取样测试，监控其变化趋势。
设备大修或滤油后的效果评价：评估干燥、过滤等处理工艺是否有效降低了油的介质损耗。
故障诊断与原因分析：当设备出现绝缘异常（如局部放电、氢气增长）时，测量tanδ有助于判断是否由油质劣化引起。
变压器出厂试验与科研：在变压器制造和绝缘材料研究领域，精确的tanδ测量。
对于用户而言，一台绝缘油介质损耗测试仪带来的核心价值是：提供绝缘状态评估的灵敏早期指标，通过tanδ的细微变化，提前发现油质劣化趋势，为预防性维护决策赢得时间；确保测试数据的准确性与可比性，高精度的温控和测量系统保证了不同时间、不同批次油样测试结果的可信度，满足标准要求；大幅提升实验室检测效率与自动化水平，全自动测试解放了人力，降低了操作人员技能要求，使批量检测更高效；为绝缘寿命评估与故障诊断提供关键数据，tanδ数据是构建设备绝缘状态数据库、进行寿命预测和故障树分析的重要输入。
五、 选购时的综合评估要点
面对“哪个厂家好"的询问，建议用户从测量精度、温控性能、自动化程度及长期稳定性等维度进行专业考量：
测量精度与分辨率：在典型测量范围（如tanδ: 0.0001 ~ 0.1）内的基本精度（如±(0.5%读数+0.0001)）是多少？分辨率能否满足新油和老化油的测量需求？
温度控制性能：这是关键中的关键。油杯的加热速度、控温稳定性（如90℃时波动范围）、温度均匀性如何？测温传感器的精度和校准溯源是否可靠？
测量重复性与抗干扰能力：对同一样品多次测量的重复性如何？仪器在非屏蔽的常规实验室环境下的读数稳定性怎样？
自动化与智能化水平：测试流程是否真正全自动？人机交互是否友好？数据管理和报告功能是否完善？
油杯设计与维护：电极是否易于清洗、拆卸？密封性能是否良好，防止测试过程中油样挥发或氧化？
厂家的专业支持与服务：介质损耗测量专业性强。厂家是否深入理解相关标准与影响因素？能否提供规范的油杯清洗、仪器校准以及复杂数据的解读支持？
总结
武汉特高压电力科技有限公司的绝缘油介质损耗测试仪，通过将经典的测量原理与现代精密温控、数字化技术相结合，为绝缘油这一“液体绝缘材料"的品质监控提供了高灵敏度的分析手段。用户在探寻“哪个厂家好"时，实质上是在为变压器等核心设备的绝缘系统寻找一位能洞察细微变化的“内科检验师"。通过系统性地审视仪器在测量分辨力、温度控制精度、操作自动化以及数据可靠性等方面的表现，用户可以有效地甄选出那台能够为绝缘油状态深度诊断与设备安全运行提供精准、前瞻性数据支撑的专业分析仪器及其提供者，从而在构建基于数据的设备健康管理体系中，掌握一把评估绝缘老化进程的“精密标尺"。
